JS楽打 作図機能

電気作図機能

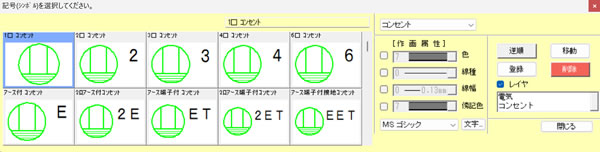

電気シンボル 幹線、電灯照明、コンセント、スイッチ、弱電、スイッチ、TV、回路番号、火災警報、ケーブルラック、高圧、空調などの電気シンボルが最初から登録されています。お客様の作成されたシンボルも追加登録することが可能です。
シンボル配置 コンセント壁付け配置
コンセントのシンボルを配置する際、壁を認識し、壁に引っ付いて配置することができます。
照明器具割付配置
また照明器具を配置する際、部屋を囲むと均等に割付て自動で配置されます。
配線機能 配線は電気シンボルを選ぶだけで自動角度、コナー丸め、自動切断を行います。配線名称、条数配置なども配線をクリックするだけで簡単に配置できます。

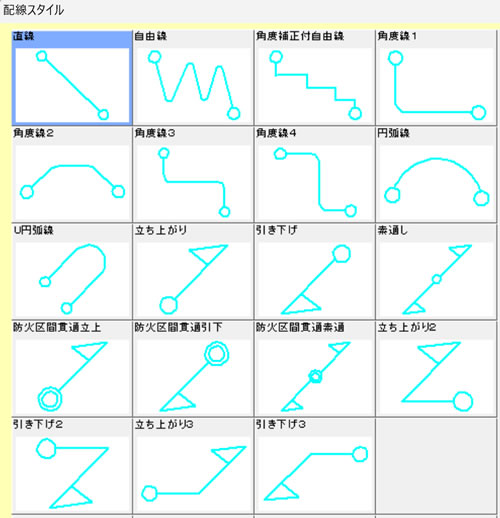

配線作図 様々な電気配線方法を用意しております。
配線・配管機能 配線・配管を編集する際に便利な機能を用意しております。
配線した後でも、配線ルートを変更したり、種別を変更したりすることができます。
配線・配管切断、配線文字引、配線文字移動、配線種別変更、配線種別確認、配線カット、配線方法変更
シンボル移動 配置済みの電気シンボルをクリックするだけで簡単に移動できます。

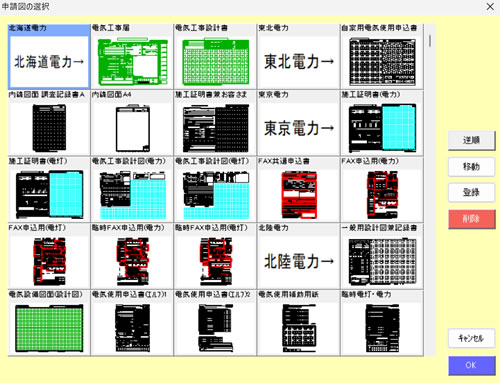

申請図 各電力会社の申請図の様式が最初から登録されています。

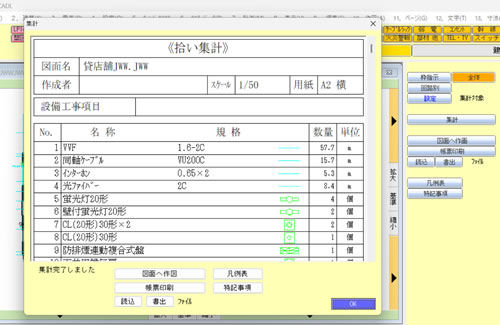

拾い集計 作成した図面を開いた状態で「集計」ボタンを押すだけで拾い出し集計されます。拾い出したデータは見積に連動します。

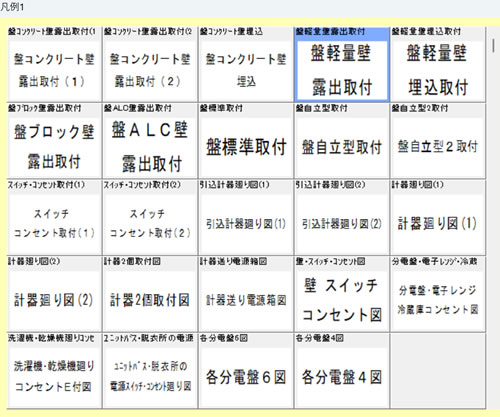

電気凡例 標準的な凡例が登録されており、すぐに使えることができます。また、新規で登録することもできます。






建築作図機能

通り芯 建築図面通り芯を一括及び単体で配置することができます。
柱 角柱、木柱、H鋼、鉄鋼柱、SRC柱、RC柱、円柱など単独及び一括配置することができます。芯ずれで配置も可能。
壁 壁厚を設定し、厚みのある壁を配置できます。
包絡機能 壁と柱の重なりを包絡する機能

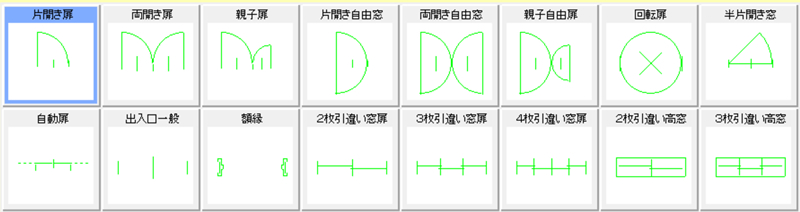

建具(扉・窓) 片開き扉、両開き扉、自動扉、引き戸や各種窓のデータを装備。壁に配置することができます。

※上記は登録されている一部です。
階段 直階段、折返階段、螺旋階段など踊り場の設定や矢印の記号など配置することができます。

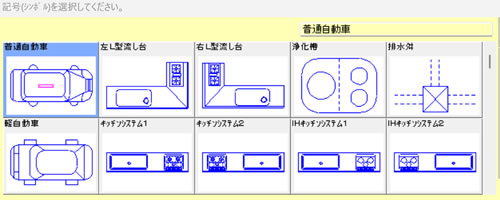

各種備品 建築図に必要なシンボルデータが登録されています。
キッチン、浄化槽、排水桝、自動車、テーブル、冷蔵庫、洗濯機、洗濯パン、下駄箱、ダイニングテーブル、ベッド、ソファ、トイレ、ユニットバス、浴槽、畳、点検口など
天井割付 格子、千鳥格子など割付幅や目地を設定して、矩形で囲んで配置や多点でトレースして配置などができます。
ラスター読込 スキャナーなどで読み込んだイメージデータ(ラスターデータ)を読み込み、作図画面の背景に配置することができます。その上に電気記号や配線など電気関連の作図をおこなうことができます。

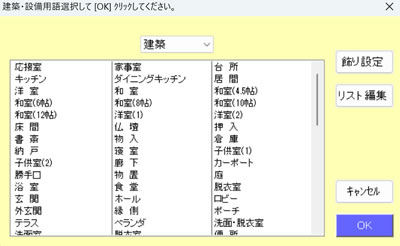

建築用語登録 建築図面に必要な用語が登録されています。日本語入力で漢字変換する必要がなく、用語を選んでスタンプのように配置するだけでOKです。追加で用語登録も可能です。
